Armario MPB G-65
Caudal 100m3/h, 1 Contador G-65

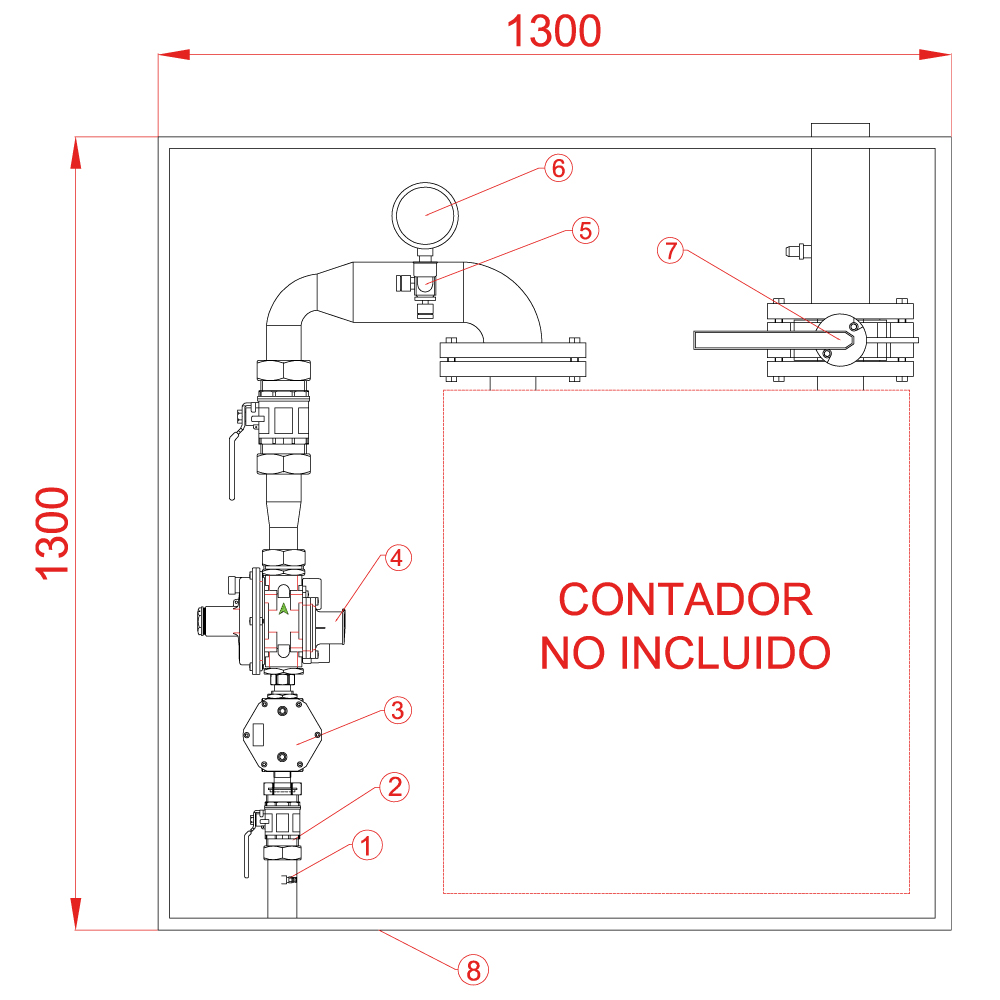

G-65 MEMBRANA
- Caudal Máximo: 100 m3/h.
- Presión de salida: 21, 55, 100, 150 y 300 mbar.
- Conexión de entrada Ac 1 1/2’’
- Conexión de salida Ac 3”
- Armario de chapa galvanizada.
- Dimensiones del armario de chapa:
B=1300 A=1300 F=500 (Espesor 1,5 mm). - Disponible con y sin armario.
- 1. Válvula Boston Gas PN-5 M x M 1 1/2’’
- 2. Toma Presión Peterson R=1/4’’
- 3. Filtros Gas H-H 11/4” PN 6
- 4. REGULADOR MPB Q=100 Nm3/h
- 5. Válvula de 3 vías de acero inoxidable
- 6. Ventómetro de esfera 100
- 7. Válvula mariposa en acero LUG PN16 3” (DN80)
- 8. Armario B=1300 A=1300 F=500

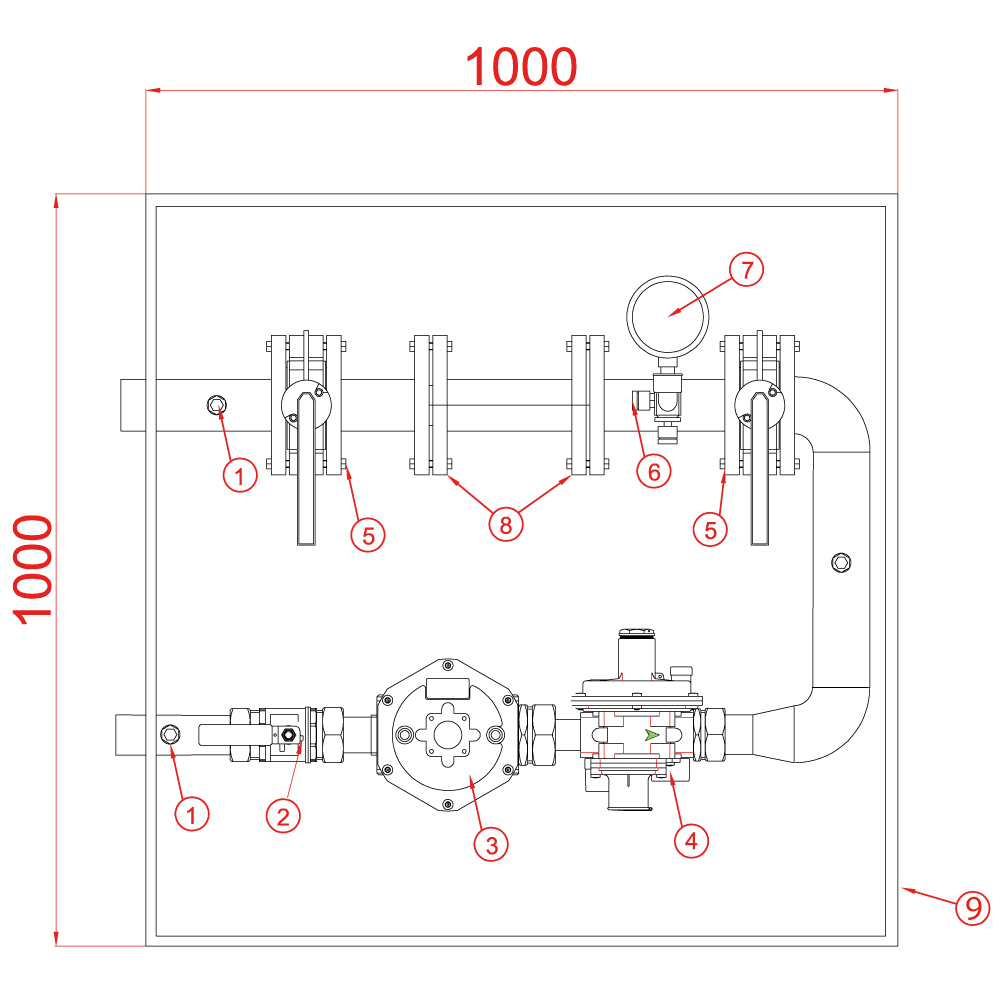

G-65 PISTONES
- Caudal Máximo: 100 m3/h.
- Presión de salida: 21, 55, 100, 150 y 300 mbar.
- Conexión de entrada Ac 1 1/2’’
- Conexión de salida Ac 2”
- Armario de chapa galvanizada.
- Dimensiones del armario de chapa:
B=1000 A=1000 F=500 (Espesor 1,5 mm). - Disponible con y sin armario.
- Los armarios de pistones incluyen carrete de desmontaje en acero.
- 1. Válvula Boston Gas PN-5 M x M 1 1/4’’
- 2. Toma Presión Peterson R=1/4’’
- 3. Filtros Gas H-H 1 1/4” PN 6
- 4. REGULADOR MPB Q=100 Nm3/h
- 5. Válvula de 3 vías de acero inoxidable
- 6. Ventómetro de esfera 100
- 7. Válvula mariposa en acero LUG PN16 2” (DN50)
- 8. Armario B=1000 A=1000 F=500
